'Dây chuyền sản xuất gạch không nung bán tự động BB-CB18'

Cấp nguyên liệu: Sử dụng các phễu chứa liệu, băng tải liệu, cân định lượng, bộ phận cài dặt phối liệu. Sau khi nguyên liệu được cấp đầy vào các phiễu (nhờ máy xúc), chỉ một phần nguyên liệu được đưa xuống ban cân theo công thức phối trộn đã cài đặt từ trước (cấp phối bê tông đã quy định). Qua khâu này, nguyên liệu được cấp theo công thức phối trộn đã cài đặt.

Máy trộn nguyên liệu: Cùng với các cốt liệu (mạt đá), nước và xi măng được đưa vào máy trộn một cách hoàn toàn tự động theo quy định cấp phối. Sau đó nguyên liệu được trộn ngấu đều theo thời gian cài đặt. Hỗn hợp sau phối trộn được tự động đưa vào ngăn phân chia nguyên liệu ở khu vực máy tạo hình (hay máy ép tạo block 4) nhờ hệ thống băng tải.

Khu vực chứa khay (pallet) làm đế trong quá trình ép và chuyển gạch thành phẩm ra khỏi dây chuyền. Khay (pallet) này có thể làm bằng nhựa tổng hợp siêu bền, chịu lực nén, rung động lớn.

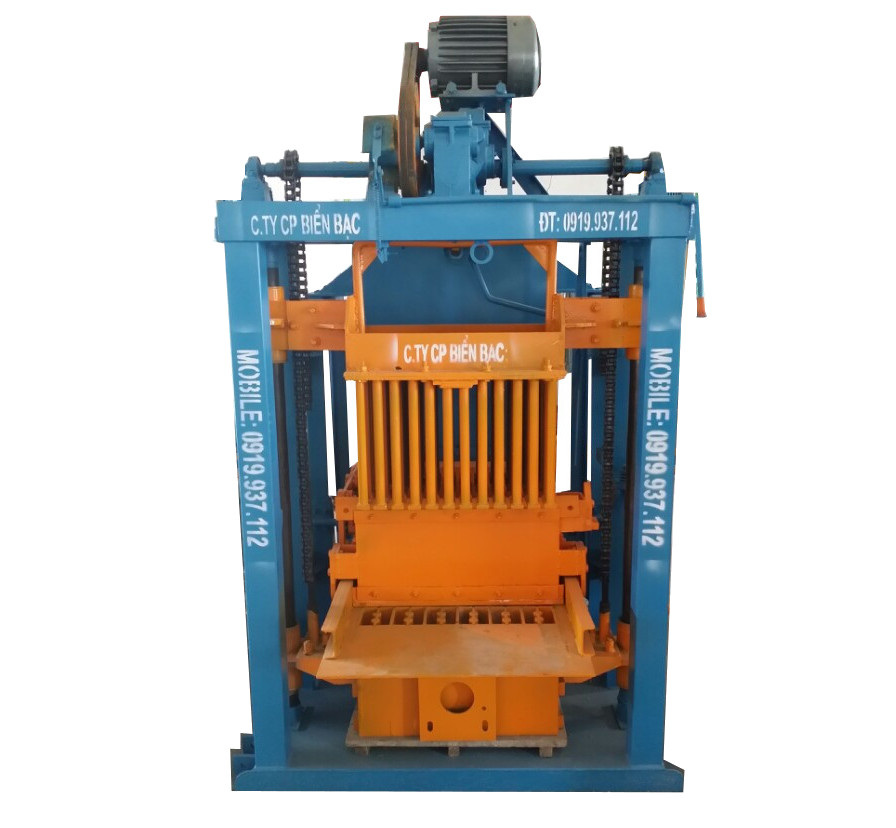

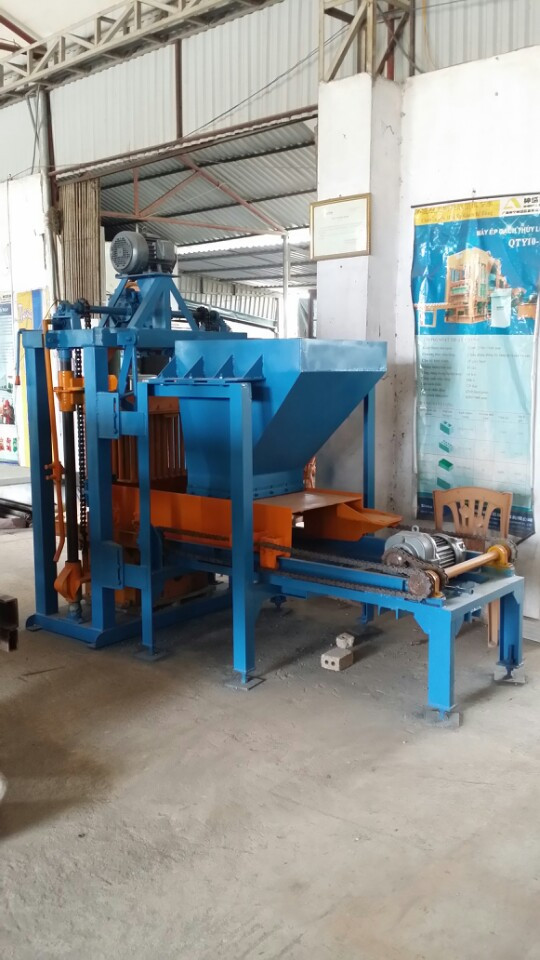

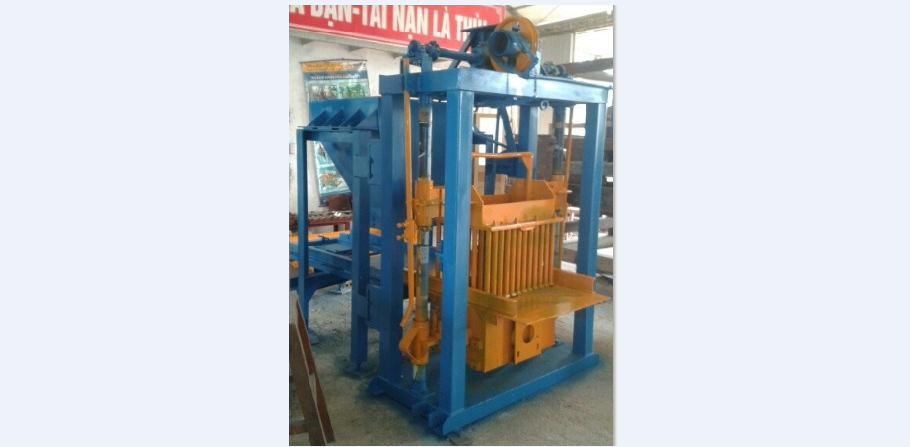

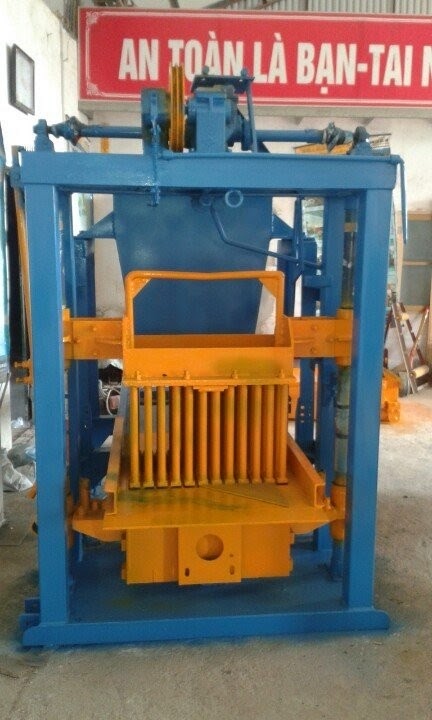

Máy tạo hình: Nhờ vào hệ thống thủy lực, máy hoạt động theo cơ chế ép kết hợp với rung tạo ra lực rung ép rất lớn để hình thành lên các viên gạch block đồng đều, đạt chất lượng cao và ổn định. Cùng với việc phối trộn nguyên liệu, bộ phận tạo hình nhờ ép rung này là hai yếu tố vô cùng quan trọng để tạo ra sản phẩm theo như ý muốn.

Tự động ép mặt: Đây là bộ phận giúp tạo màu bề mặt cho gạch tự chèn. Nó sẽ trở lên không cần thiết nếu ta không muốn sản xuất gạch tự chèn, gạch trang trí.

Tự động chuyển gạch: Đây là máy tự động chuyển và xếp từng khay gạch vào vị trí định trước một cách tự động. Nhờ đó mà ta có thể chuyển gạch vừa sản xuất ra để dưỡng hộ hoặc tự động chuyển vào máy sấy tùy theo mô hình sản xuất.

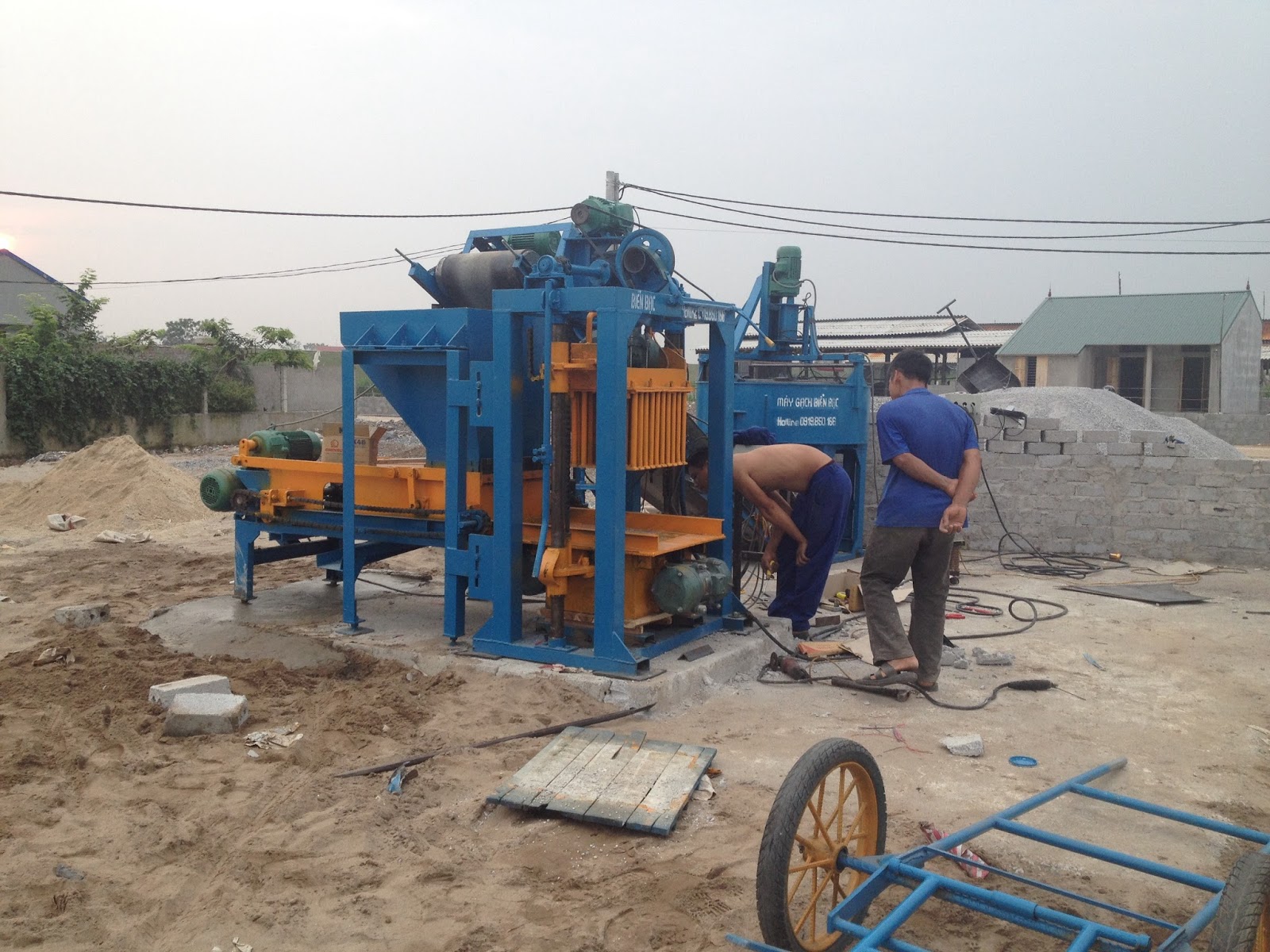

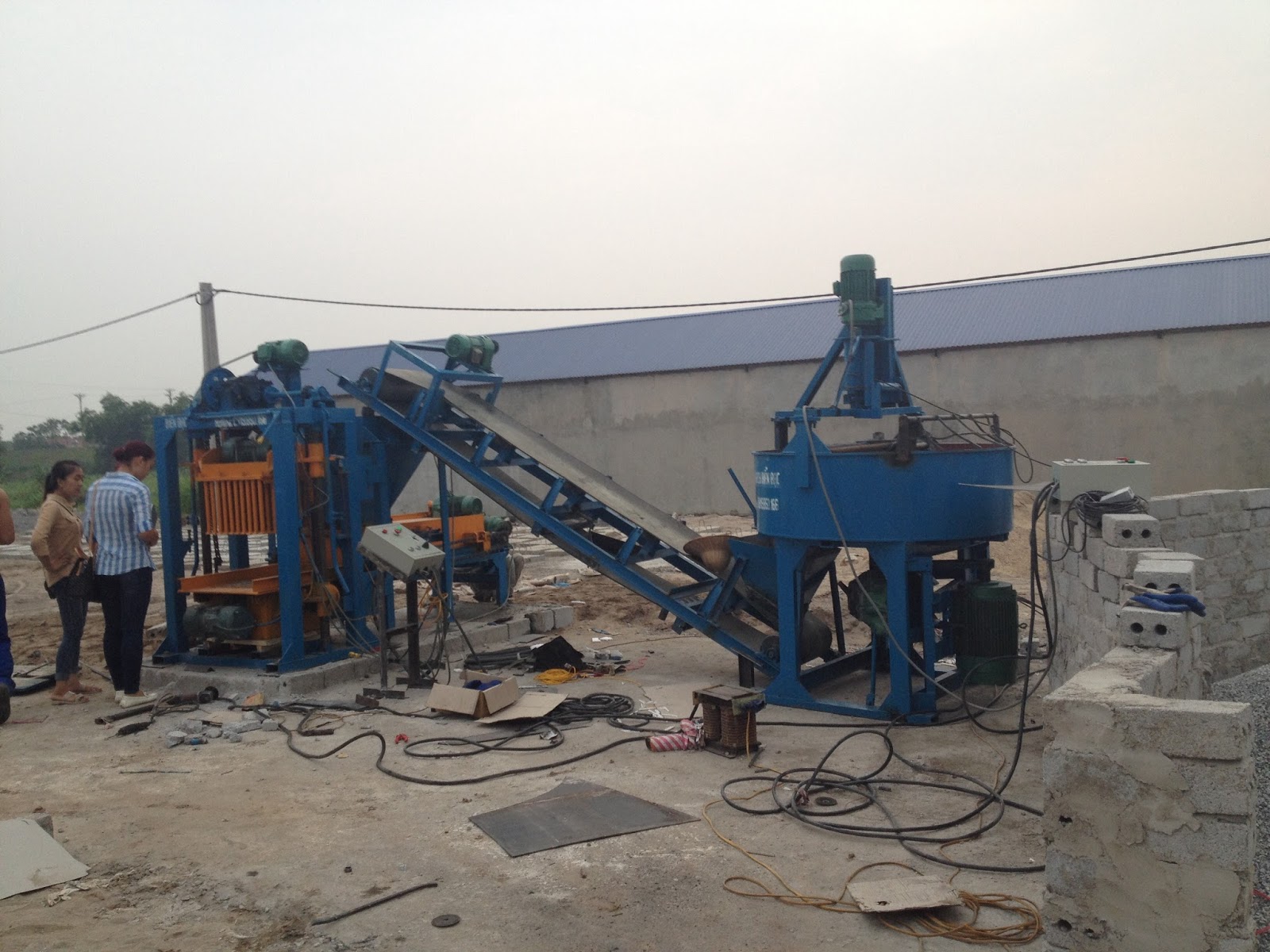

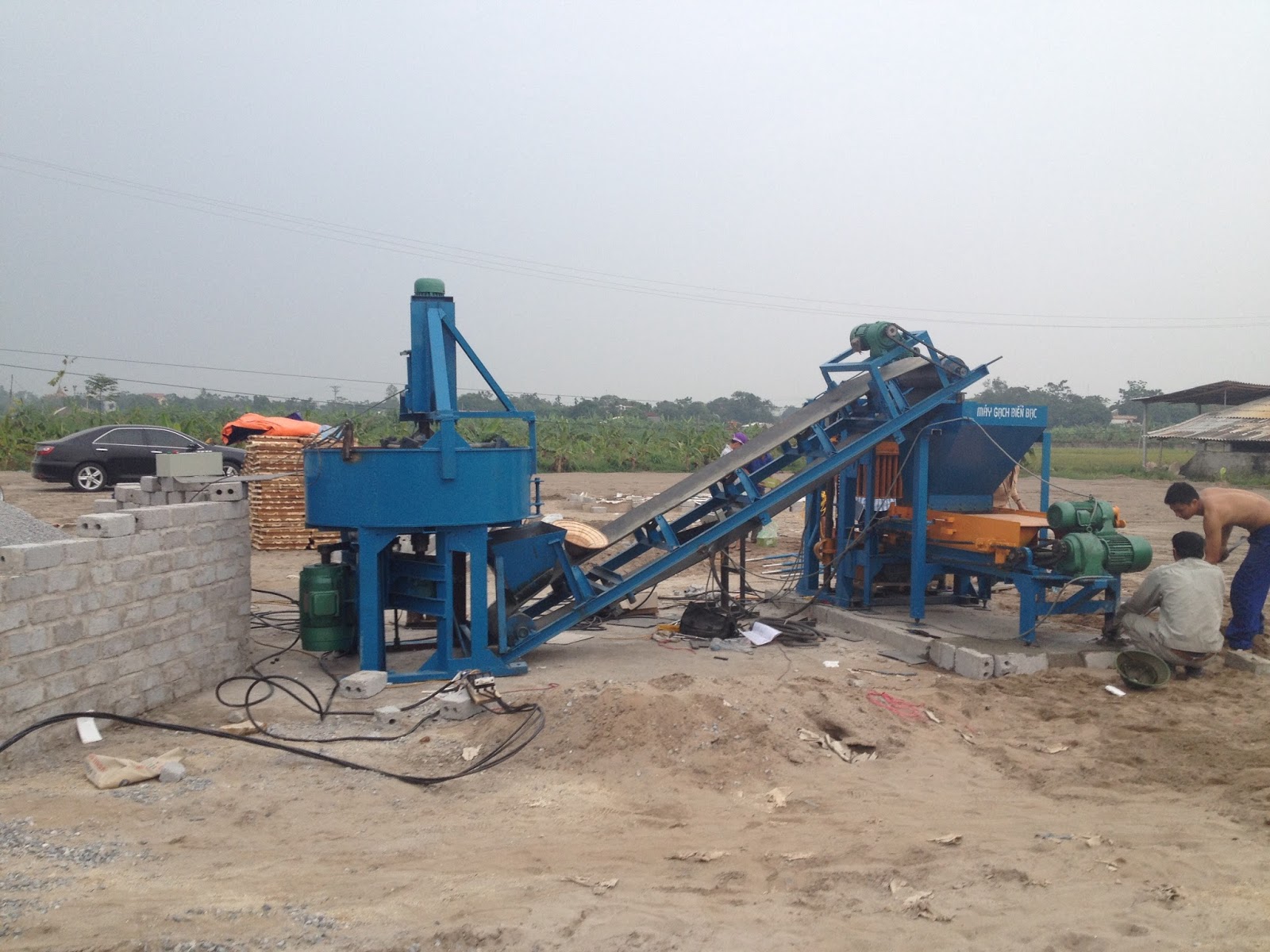

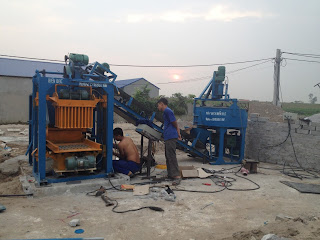

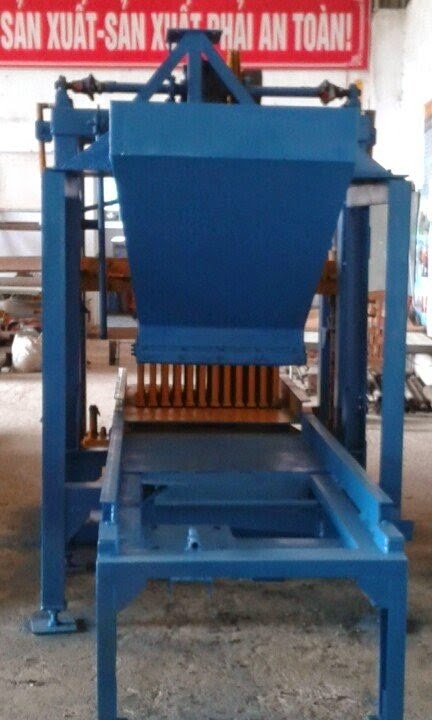

Hình ảnh Toàn bộ dây chuyền sản xuất gạch không nung hệ cơ khí bán tự động Hình 1
